Tips for Dépose de bougies de préchauffage and how it is implemented | Valeo Service

Technical Service Bulletin for Dépose de bougies de préchauffage 345134 - Valeo Service

Dépose de bougies de préchauffage

<h3>Problème</h3>

<p>Les bougies de préchauffage avec un fort kilométrage sont souvent difficiles à démonter avec le risque qu'elles cassent dans la culasse du bloc moteur lors du desserrage.</p>

<div class="remember">Il ne faut pas franchir le couple de rupture des bougies associé à leur taille lors du serrage ou du desserrage</div>

<table>
	<thead>
		<tr>
			<th><strong>Filetage de la bougie</strong></th>
			<th><strong>Couple de rupture à ne pas dépasser</strong></th>
		</tr>
	</thead>
	<tbody>
		<tr>
			<td>8 mm</td>
			<td>20 mm</td>
		</tr>
		<tr>
			<td>9 mm</td>
			<td>22 mm</td>
		</tr>
		<tr>
			<td>10 mm</td>
			<td>35 mm</td>
		</tr>
		<tr>
			<td>12 mm</td>
			<td>45 mm</td>
		</tr>
	</tbody>
</table>


<h3>Dépose</h3>

<table>
	<thead>
		<tr>
			<th>Outillage nécessaire</th>
		</tr>
	</thead>
	<tbody>
		<tr>
			<td>Clé à cliquet</td>
		</tr>
		<tr>
			<td>Jeux de douilles M8-M10</td>
		</tr>
		<tr>
			<td>Tournevis plat</td>
		</tr>
		<tr>
			<td>Clé six pans M7</td>
		</tr>
	</tbody>
</table>

<ol>

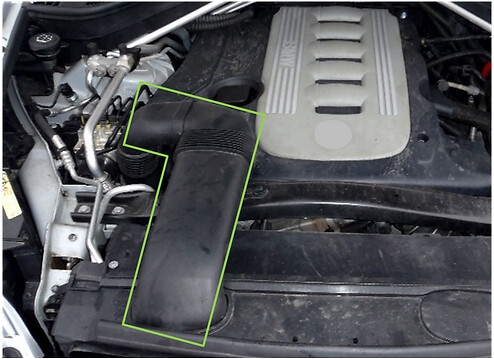

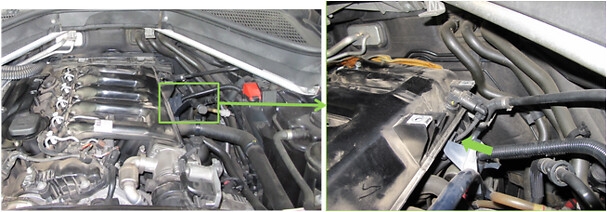

	<li>Déposez la canalisation d'air &nbsp;</li>
</ol>


<p>4. Déposez le collier de serrage de la vanne EGR</p>

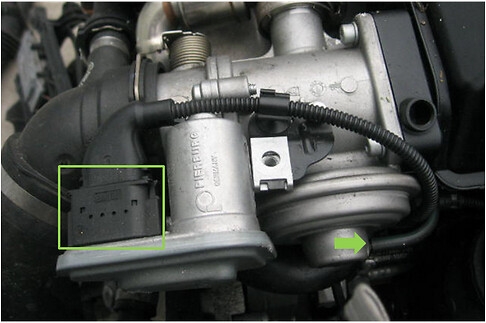

<p>5. Débranchez la commande pneumatique ainsi que le connecteur électrique de l'EGR décplisez le câble.</p>

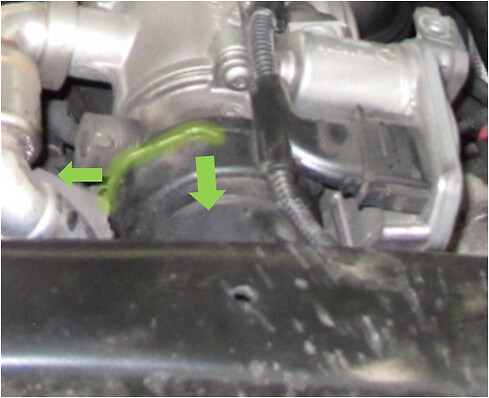

<p>6. Déconnectez la durite d'air de l'EGR via le clip métallique</p>


<p>7. Retirez la vis de fixation du niveau d'huile</p>


<p>8. Déconnectez le capteur de pression d'admission et le commande du papillon d'admission d'air. Débranchez la commande pneumatique du papillon d'admission. &nbsp;</p>

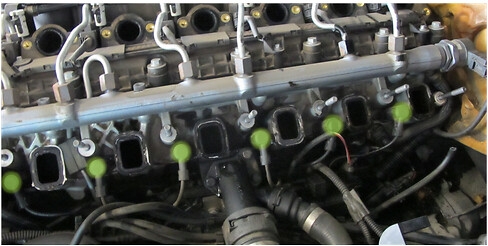

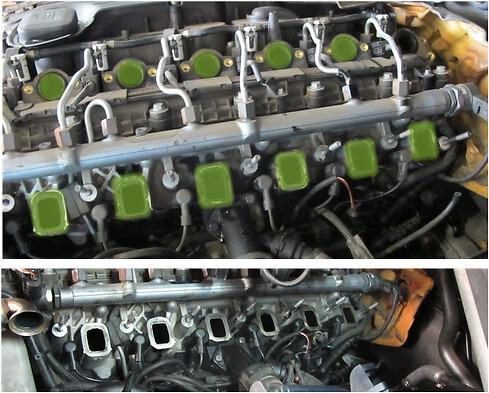

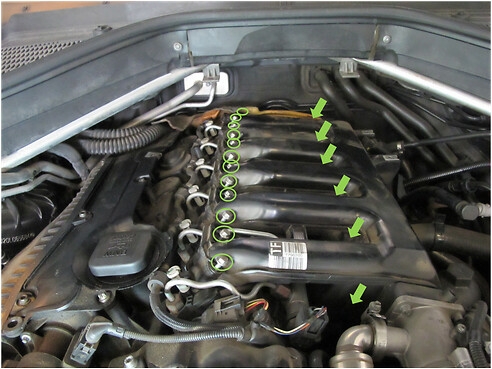

<p>9. Retirez l'admission d'air, les bougies se trouvent sous la rampe d'injection</p>

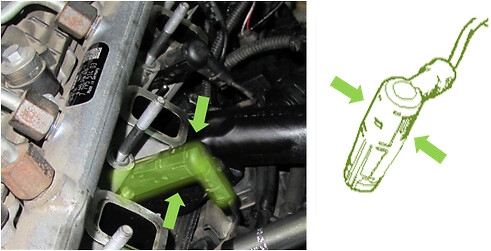

<p>10. Retirez le connecteur des bougies en appuyant de chaque coté</p>


<h3>Dépose des bougies</h3>

<table>
	<thead>
		<tr>
			<th>Outillage nécessaire</th>
		</tr>
	</thead>
	<tbody>
		<tr>
			<td>Clé dynamométrique</td>
		</tr>
		<tr>
			<td>Rallonge</td>
		</tr>
		<tr>
			<td>Douille articulé M10</td>
		</tr>
	</tbody>
</table>

<p>La dépose des bougies va se faire en 3 passes, la clé dynamométrique va être réglée à 15Nm puis 20Nm et enfin 30Nm pour dévisser progressivement les bougies.</p>


<p>Ces 3 étapes permettent de desserrer les bougies progressivement sans dépasser leur couple de rupture et les casser.</p>

<ol>

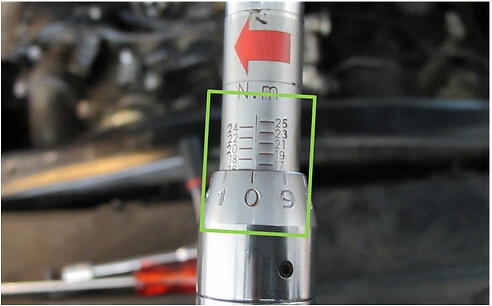

	<li>Verrouillez votre clé dynamométrique sur 15Nm</li>
</ol>

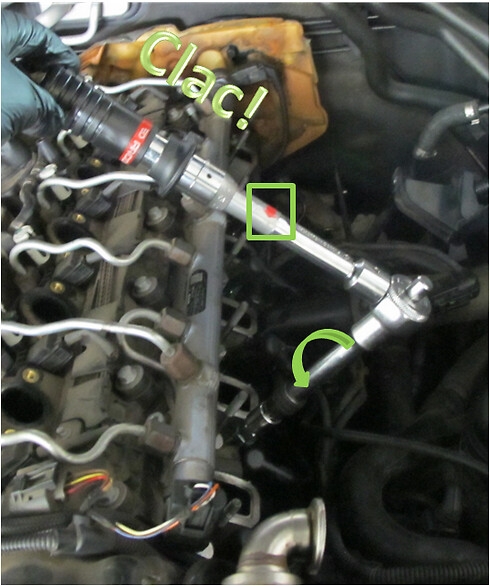

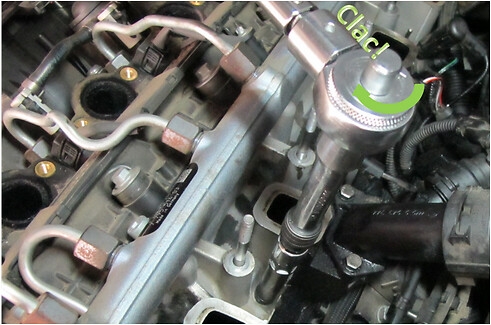

<p>2. Positionnez vous sur la bougie et des desserrer la bougie jusqu'au "Clac" de la clé, faites cette opération 3 fois. Ne pas forcer sur la clé une fois le "Clac" entendu. Vérifiez que la clé est en desserrage. Attention cette étape ne permet de dévisser la bougie, juste de la débloquer !</p>


<p>3. Cette fois-ci verrouillez votre clé dynamométrique sur 20Nm et refaite la même opération 3 fois, jusqu'à entendre le "Clac" de la clé ou bien à pouvoir dévissez la bougie</p>


<p>4. Ci malgré cela la bougie ne peut desserrer, la valeur limite de la bougie est de 30Nm, recommencez l'opération de desserrage.</p>

<div class="remember">Il ne faut pas dépasser cette valeur au risque de détruire la bougie de préchauffage.</div>

<div>Dans le cas ou la bougie ne se desserre pas, utilisez un outil de dépose de bougie par vibrations.</div>


<h3>Repose des bougies neuve</h3>

<table>
	<thead>
		<tr>
			<th>Outillage nécessaire</th>
		</tr>
	</thead>
	<tbody>
		<tr>
			<td>Clé dynamométrique</td>
		</tr>
		<tr>
			<td>Rallonge</td>
		</tr>
		<tr>
			<td>Douille articulé M10</td>
		</tr>
	</tbody>
</table>

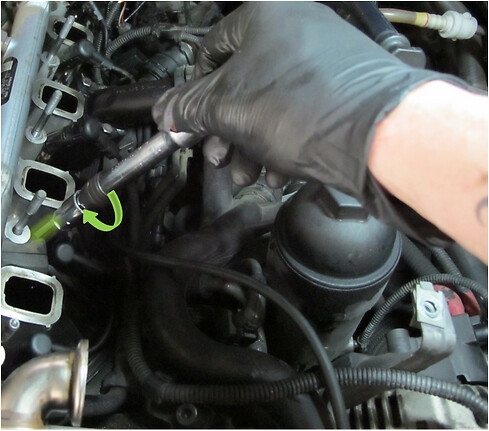

<p>1. Vérifiez l'état du filetage sur la bloc moteur et nettoyer le avec un chiffon. Vissez manuellement la nouvelle bougie</p>


<p>2. Verouillez la clé dynamométrique sur le couple préconisé</p>

<table>
	<thead>
		<tr>
			<th>Filetage de la bougie</th>
			<th>Couple de serrage</th>
		</tr>
	</thead>
	<tbody>
		<tr>
			<td>M8</td>
			<td>8-15 Nm</td>
		</tr>
		<tr>
			<td>M10</td>
			<td>15-20 Nm</td>
		</tr>
		<tr>
			<td>M12</td>
			<td>20-25 Nm</td>
		</tr>
	</tbody>
</table>


<p>3. Serrez la bougie jusqu'au "Clac" de la clé</p>


<p>4. Branchez les connecteurs sur les bougies de préchauffage</p>


<p>5. Nettoyez les joints de l'admission d'air et les surface de contact sur le bloc moteur remplacer les joins s'ils sont endommagés</p>


<p>6. Remontez l'ensemble des composants dans l'ordre inverse de la dépose</p>
